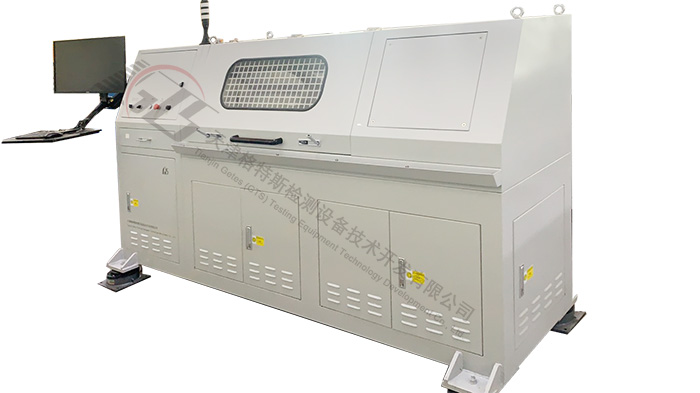

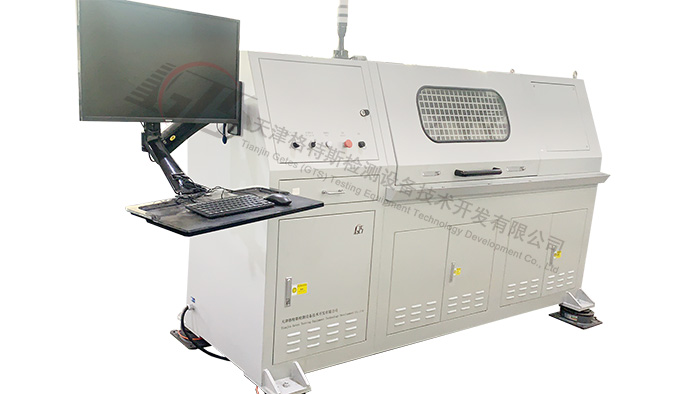

【新】旋转弯曲疲劳试验台

      该试验台适用于管路、连接件和带压力的试验件进行旋转弯曲疲劳试验。满足HB6442-1990飞机液压导管及连接件弯曲疲劳试验。系统主要包含增压系统、弯曲系统、应变系统组成；试验参数根据实际产品需要可任意设定。

产品规格

（1）管路、连接件和带压力的试验

（2） 测试管材外径范围：4mm~100mm。

（3）测试管材长度100~700mm

（4）单次测试一件；

压力参数

（1）试验介质：15号航空液压油；

（2）环境/介质温度：常温，不控制不采集；

（3）试验空间尺寸：长1500×宽1000×高800mm（可根据客户需求协商）；

（4）恒压范围：0-60MPa；可以任意设定或调节；

（5）压力控制方式：气液增压控制

（6）压力传感器/压力表精度：±0.25%F.S；压力测量精度：±0.25%FS。

（7）压力控制精度：±0.5%FS。

旋转弯曲参数

（1）旋转弯曲疲劳系统：能够实现转速调节控制和偏心调节，使试样承受因偏心产生的循环弯曲应力。

（2）结构型式：落地卧式

（3）转速范围：400r/min~3600r/min。

（4）转速波动度：≤0.5%。

（5）夹头上下间距：100mm~700mm，可调。

（6）尾座中心与主轴旋转中心同轴度≤0.05mm。

（7）偏移量范围：0~25mm，可调。

（8）偏移量设置精度：≤5%F.S。

（9）测试管材外径范围：4mm~100mm。

另外配套应变系统：4通道输入采集；可进行静态和动态应变（力）测量

应变仪通过USB或者串口等与工控机连接，有单独使用的数据采集分析软件；
